Tại sao các chế độ nhạy của máy dò kim loại và độ nhạy phát hiện ước tính lại thay đổi?
Bạn có biết rằng máy dò kim loại tạo ra từ trường với tần số tối ưu để phát hiện chính xác những thay đổi về tác động của sản phẩm được kiểm tra khi có lẫn tạp chất kim loại và khi không có tạp chất kim loại? Mỗi nhà sản xuất máy dò kim loại sử dụng các quy trình cài đặt khác nhau, nhưng cơ chế hoạt động đều giống nhau: phát hiện những thay đổi trong từ trường xảy ra khi tạp chất kim loại đi qua đầu dò hình đường hầm (đường hầm từ trường). Máy dò kim loại Anritsu bắt đầu hoạt động sau khi chọn chế độ nhạy, là sự kết hợp của các tần số từ trường với các đặc tính khác nhau. Bài viết này sẽ giải thích về các chế độ nhạy của máy dò kim loại.
Bạn có thể xem thêm các bài viết về máy dò kim loại dưới đây:
- Máy dò kim loại thực phẩm
-
Nhiễu điện từ máy dò kim loại gây báo giả và cách khắc phục
-
Máy dò kim loại thực phẩm báo sai liên tục – Nguyên nhân từ nhiệt độ & độ mặn của sản phẩm
-
5 nguyên nhân máy dò kim loại báo giả trong nhà máy thực phẩm
Tổ hợp tần số “các chế độ nhạy của máy dò kim loại”

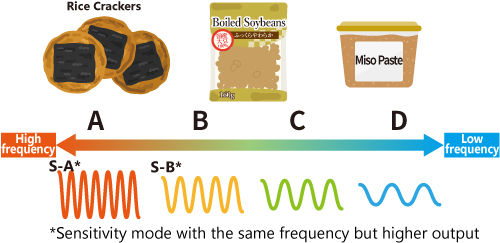

Trong máy dò kim loại của chúng tôi, tần số từ trường với các đặc tính khác nhau được biểu thị bằng các chữ cái A, B, C và D, và tần số giảm dần theo thứ tự A → B → C → D.
Các sản phẩm ướt chứa muối hoặc chất lỏng, dễ dẫn điện và gây nhiễu từ trường, vì vậy tần số thấp hơn D được chọn.
Mặt khác, các sản phẩm khô có xu hướng được chọn với tần số cao A vì chúng ít có khả năng dẫn điện và làm gián đoạn từ trường.
Tuy nhiên, ngay cả các sản phẩm khô như thực phẩm chức năng cũng có thể chứa các chất dễ dẫn điện, vì vậy B hoặc C có thể được chọn.
Máy dò kim loại của chúng tôi sử dụng công nghệ tần số kép, giúp xác định tần số tối ưu để tối đa hóa độ nhạy đối với cả kim loại sắt và kim loại không sắt cùng lúc.
Do đó, một trong các “chế độ nhạy” (trong số chín chế độ), kết hợp hai tần số từ trường có đặc điểm khác nhau như thể hiện trong hình dưới đây, sẽ được chọn để phát hiện các tạp chất kim loại.
Tại thời điểm thiết lập để đăng ký các đặc tính của sản phẩm trong máy kiểm tra (Anritsu gọi là “đăng ký sản phẩm và thiết lập tự động”, sau đây gọi là “thiết lập tự động”), cùng một sản phẩm được đưa qua đầu dò của máy dò kim loại 12 lần và*, như hình bên dưới, máy dò kim loại sẽ tự động chọn chế độ độ nhạy tối ưu cho sản phẩm và thay thế độ nhạy phát hiện ước tính bằng đường kính của các mẫu thử hình cầu bằng Fe và SUS.
* Số lượng chế độ cài đặt cho mẫu M6-h mới nhất. Số lượng chế độ cài đặt sẽ khác nhau tùy thuộc vào từng mẫu máy.
Các chế độ nhạy của máy dò kim loại, độ nhạy thay đổi tùy thuộc vào bản chất của sản phẩm.
Thí nghiệm 1 về các chế độ nhạy của máy dò kim loại
Chúng tôi đã tiến hành một thí nghiệm sử dụng miếng bọt biển làm mẫu thực phẩm để xem chế độ nhạy cảm được chọn thay đổi như thế nào do sự khác biệt về tác dụng của sản phẩm trên cùng một vật thử. Miếng bọt biển khô có tác dụng nhỏ lên sản phẩm, nhưng việc thêm độ ẩm và muối làm tăng tác dụng lên sản phẩm.
Bảng bên phải hiển thị kết quả. Bây giờ, hãy cùng xem chi tiết.
| Tình trạng | Chế độ nhạy | Độ nhạy phát hiện ước tính (mm) |
|---|---|---|
| Khô | [ SA ] | Fe φ 0.6 SUS φ 0.9 |
| Ngâm nhẹ trong nước (hơi ướt) | [ SB ] | Fe φ 0.7 SUS φ 1.1 |
| Ngâm trong nước muối (ướt) | [ DA ] | Fe φ 0.7 SUS φ 2.1 |
![Chế độ nhạy [SA]](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig4-e.ashx)
![Chế độ nhạy [SB]](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig5-e.ashx)
Ngâm trong nước muối = Hiệu quả sản phẩm “Lớn”
Vì nó chứa nhiều muối và nước nên sự nhiễu loạn của từ trường trở nên lớn, do đó [DA] đã được chọn.
![Chế độ nhạy [DA]](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig6-e.ashx)
Chỉ xét đến độ nhạy phát hiện ước tính của [SA] và [DA], [SA] có vẻ vượt trội hơn, nhưng mọi chuyện không đơn giản như vậy. Hãy thử đưa sản phẩm vào chế độ [SA] với cài đặt [DA]. Bạn có thể thấy rằng nó bị ảnh hưởng mạnh mẽ bởi sản phẩm được kiểm tra và gây ra lỗi từ chối sai. Từ đó, bạn có thể thấy rằng việc kiểm tra ổn định không thể được thực hiện trừ khi sử dụng chế độ độ nhạy phù hợp.
Tại sao lại chọn các chế độ nhạy của máy dò kim loại với độ nhạy khác?
Trong thí nghiệm trước, chúng ta đã đề cập rằng chế độ độ nhạy thay đổi tùy thuộc vào đặc tính của sản phẩm cần kiểm tra, nhưng ở đây chúng ta sẽ giải thích trường hợp nên thay đổi chế độ độ nhạy một cách tùy ý thay vì tự động tùy thuộc vào mặt hàng, ngay cả khi đó là cùng một mặt hàng.
Khi chúng tôi thực hiện cài đặt tự động với một chiếc bánh hamburger ướp lạnh như hình bên dưới, Chế độ nhạy [SA] đã được chọn.
![Chế độ nhạy [SA] được chọn](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig9-e.ashx)
Như đã nêu ở phần đầu bài viết này, “Các sản phẩm ướt chứa muối hoặc chất lỏng, dễ dẫn điện và gây nhiễu từ trường, do đó tần số D thấp hơn được chọn.” Tuy nhiên, mẫu mới nhất của chúng tôi, M6-h, có thể giảm thiểu ảnh hưởng của sản phẩm nhờ các thuật toán độc đáo. Nó có thể chọn chế độ nhạy tần số cao hơn để phản ứng tốt hơn với các chất gây ô nhiễm kim loại, từ đó nâng cao độ nhạy phát hiện.
Các nhà sản xuất thường khuyến nghị sử dụng chế độ độ nhạy sau khi thực hiện cài đặt tự động, nhưng việc kiểm tra các vật phẩm ướt ở chế độ độ nhạy cao có thể dẫn đến việc loại bỏ sai. Đây là một trong những vấn đề phổ biến thường xảy ra trên dây chuyền sản xuất. Trong cài đặt tự động chọn chế độ độ nhạy bằng cách đưa cùng một vật phẩm thử nghiệm 12 lần, tần suất trở nên quá cao dẫn đến việc loại bỏ sai vì cài đặt tự động không có khả năng xem xét các biến động về chất lượng trong quá trình sản xuất thực tế. Sự biến động có thể xảy ra do nhiều yếu tố như khối lượng, thành phần và nhiệt độ sản phẩm.
Thí nghiệm 2 về các chế độ nhạy của máy dò kim loại
![Chế độ nhạy [SA]](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig11-e.ashx)
Ở chế độ nhạy [SA], hãy liên tục đưa các miếng bít tết hamburger cùng loại sản phẩm vào máy để xem hiệu quả của sản phẩm thay đổi như thế nào. Vì dạng sóng màu xanh lá cây không ổn định do sự biến đổi của sản phẩm và có thể xảy ra hiện tượng loại bỏ sai trên dây chuyền sản xuất thực tế.
![Chế độ độ nhạy [DB]](https://www.anritsu.com/-/media/images/infivis/en-en/knowledge-center/technical-note/vol20/technical-note-vol20-fig12-e.ashx)
Chúng tôi cho cùng một miếng bít tết hamburger vào máy thêm 12 lần nữa và thực hiện cài đặt tự động, rồi xác nhận lại [SA] đã được chọn. Sau đó, nhấn vào tab “Chi tiết” và chọn [DB], có tần suất thấp hơn [SA] hiển thị trên màn hình “Chi tiết cài đặt tự động”, và thực hiện cài đặt tự động. Lần này, quá trình sẽ hoàn tất nếu sản phẩm được cho vào máy ba lần.
Độ nhạy phát hiện ước tính của SUS giảm từ Dia.1.6 xuống Dia.2.0, nhưng trái ngược với [SA] trước đó, hiệu quả của sản phẩm ổn định, cho thấy không xảy ra trường hợp từ chối sai.
Nếu trong quá trình sản xuất thực tế thường xuyên xảy ra kết quả dương tính giả ngay cả khi bạn đã thực hiện cài đặt tự động theo hướng dẫn, hãy nhấn vào tab “Chi tiết” hiển thị trên màn hình và chọn tần số thấp hơn thay vì chế độ độ nhạy đã chọn ban đầu để giải quyết vấn đề một cách hiệu quả.
Chế độ độ nhạy thay đổi từ độ nhạy cao sang độ ổn định cao như thể hiện trong hình bên phải.
(Lưu ý) Nếu kích thước mẫu thử được quy định bởi tiêu chuẩn nội bộ, vui lòng chỉ bắt đầu sản xuất sau khi kiểm tra xem mẫu thử có thể được phát hiện trên sản phẩm ở chế độ độ nhạy mới hay không.
Phần kết luận về các chế độ nhạy của máy dò kim loại
Trong bài viết này, bạn đã tìm hiểu về “chế độ nhạy” được xác định bởi cường độ và tần số từ trường, chế độ này được tự động chọn hoặc thay đổi tùy theo đặc tính của sản phẩm. Máy dò kim loại của Anritsu hiển thị độ nhạy ước tính với các chế độ khác nhau, vì vậy khi xảy ra hiện tượng từ chối sai thường xuyên, bạn có thể chọn chế độ khác để cân bằng giữa độ nhạy và độ ổn định. Chúng tôi hy vọng bạn sẽ tận dụng tính năng này để nâng cao chất lượng và năng suất.
