Mẹo sử dụng máy kiểm tra trọng lượng hiệu quả: Lỗi cảm biến quang máy kiểm tra trọng lượng (Photocell)
Tìm hiểu thêm các nội dung khác về máy kiểm tra trọng lượng:
Cảm biến phát hiện chuyển động trên cửa tự động giúp cửa đóng/mở khi phát hiện người di chuyển.
Cảm biến trên vòi nước tự động cho phép nước chảy khi đưa tay vào dưới vòi mà không cần chạm vào thiết bị.
Những loại cảm biến dùng để phát hiện vật thể hoặc chuyển động như vậy đã trở thành một phần quen thuộc trong cuộc sống hàng ngày.
Các hệ thống kiểm tra của chúng tôi cũng được trang bị cảm biến để phát hiện sản phẩm khi sản phẩm được vận chuyển qua máy.
Trung tâm hỗ trợ khách hàng của Anritsu và Á Châu hàng ngày đều nhận được các cuộc gọi liên quan đến lỗi cảm biến máy kiểm tra trọng lượng.
Phần lớn các lỗi này có thể phòng tránh bằng cách vệ sinh đúng cách và kiểm tra định kỳ. Ngay cả khi lỗi xảy ra, người sử dụng vẫn có thể tự khắc phục.
Bài viết này sẽ giải thích những nguyên nhân phổ biến gây ra lỗi cảm biến và các biện pháp xử lý, thông qua ví dụ về loại cảm biến được sử dụng rộng rãi trên thị trường, không phụ thuộc vào nhà sản xuất.
[1] Nguyên lý hoạt động và vị trí lắp đặt cảm biến phát hiện sản phẩm
Nguyên lý của cảm biến phát hiện sản phẩm
Có nhiều phương pháp phát hiện sản phẩm khác nhau.
Ví dụ, một bộ phát sáng và một bộ thu sáng được lắp đối diện nhau.
Khi sản phẩm đi qua và chặn tia sáng giữa bộ phát và bộ thu, cảm biến sẽ nhận biết được sản phẩm.
Phương pháp này được gọi là phương pháp thu phát đối diện (Transmission Method).
Một phương pháp khác là phương pháp phản xạ khuếch tán (Diffuse Reflection Method), trong đó cảm biến phát tia sáng trực tiếp vào sản phẩm và nhận lại ánh sáng phản xạ từ chính sản phẩm để phát hiện sản phẩm.
Đối với máy kiểm tra trọng lượng Anritsu, cảm biến quang điện sử dụng phương pháp phản xạ ngược (Regression Reflection Method).
Ở phương pháp này, bộ phát và bộ thu được tích hợp trong cùng một cảm biến quang (photocell).
Cảm biến phát tia sáng tới một tấm phản xạ. Khi sản phẩm đi qua và chặn tia sáng phản xạ trở lại cảm biến, sản phẩm sẽ được phát hiện.
Ưu điểm của phương pháp này:
- Chỉ cần đi dây điện cho một phía có cảm biến quang.
- Tiết kiệm không gian lắp đặt.
- Dễ căn chỉnh trục quang học.
Hình 1: Phương pháp thu phát đối diện
Hình 2: Phương pháp phản xạ khuếch tán
Hình 3: Phương pháp phản xạ ngược

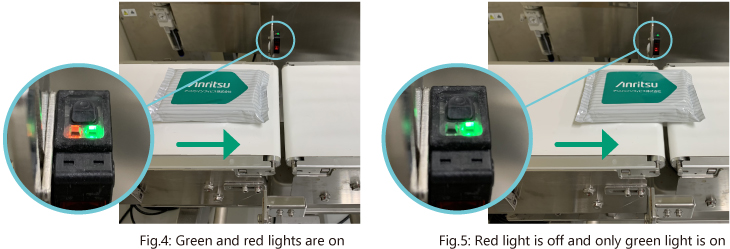

Hãy quan sát đèn báo trên cảm biến quang.
Khi chưa có sản phẩm đi qua giữa cảm biến và tấm phản xạ, cả đèn xanh và đèn đỏ đều sáng (Hình 4).
Khi sản phẩm đi qua và che khuất tia sáng giữa cảm biến và tấm phản xạ, đèn đỏ sẽ tắt và chỉ còn đèn xanh sáng (Hình 5).
Hình 4: Đèn xanh và đèn đỏ cùng sáng.
Hình 5: Đèn đỏ tắt, chỉ còn đèn xanh sáng.
Vị trí lắp đặt cảm biến phát hiện sản phẩm – Lỗi cảm biến quang máy kiểm tra trọng lượng
Bạn có biết cảm biến quang và tấm phản xạ được lắp ở đâu trên máy kiểm tra trọng lượng không?
Đối với máy kiểm tra trọng lượng thông thường, cảm biến được lắp giữa:
- Băng tải cấp liệu (Infeed Conveyor)
- Băng tải cân (Weighcell Conveyor)
Đối với hệ thống kết hợp máy kiểm tra trọng lượng và máy dò kim loại, cảm biến được lắp:
- Giữa băng tải cấp liệu và băng tải cân.
- Tại cửa vào của đầu dò kim loại.
Hình 6: Vị trí cảm biến trên máy kiểm tra trọng lượng đơn lẻ.
Hình 7: Vị trí cảm biến trên hệ thống kết hợp cân kiểm tra trọng lượng và máy dò kim loại.
[2] Vì sao cần phát hiện thời điểm sản phẩm đi vào máy?
Lỗi cảm biến quang máy kiểm tra trọng lượng
Khi cảm biến quang và tấm phản xạ phát hiện sản phẩm đi tới, máy kiểm tra trọng lượng sẽ thực hiện các thao tác sau một khoảng thời gian được cài đặt sẵn.
1. Bắt đầu đo trọng lượng
Tín hiệu tải trọng từ loadcell sẽ được chuyển đổi thành tín hiệu điện và gửi đến hệ thống để thực hiện phép đo.
Hình 8: Thời điểm thực hiện phép đo.
2. Bắt đầu kiểm tra bằng máy dò kim loại
Đối với hệ thống kết hợp cân kiểm tra trọng lượng và máy dò kim loại, sẽ có hai bộ cảm biến quang và tấm phản xạ.
- Khi sản phẩm đi qua cảm biến thứ nhất, máy dò kim loại bắt đầu kiểm tra.
- Khi sản phẩm đi qua cảm biến thứ hai, máy kiểm tra trọng lượng bắt đầu thực hiện phép cân.
Hình 9: Cảm biến quang tại đầu dò kim loại.
[3] Nguyên nhân gây lỗi cảm biến quang máy kiểm tra trọng lượng và cách khắc phục
1. Cảm biến hoặc tấm phản xạ bị bẩn là một trong những lỗi cảm biến quang máy kiểm tra trọng lượng
Lỗi cảm biến quang máy kiểm tra trọng lượng thường xuất phát từ:
- Cặn thực phẩm.
- Giọt nước.
- Cặn clo trong nước máy.
- Bụi bẩn.
- Các tạp chất khác.
Khi các chất bẩn bám trên cảm biến hoặc tấm phản xạ, ánh sáng phản xạ không thể truyền về cảm biến đầy đủ. Khi đó cảm biến không nhận diện được sản phẩm và phát sinh lỗi.
Hình 10: Màn hình báo lỗi cảm biến quang.
Hình 11: Cảm biến quang bị bẩn.
Hình 12: Tấm phản xạ bị bẩn.
Cách khắc phục lỗi cảm biến quang máy kiểm tra trọng lượng
Dùng khăn mềm lau nhẹ cảm biến quang và tấm phản xạ để loại bỏ bụi bẩn.
Không nên sử dụng bàn chải cứng hoặc vật chà xát mạnh vì có thể làm hỏng bề mặt cảm biến, làm giảm cường độ ánh sáng và khiến khả năng phát hiện sản phẩm không ổn định.
Hình 13: Vệ sinh cảm biến quang.
Hình 14: Vệ sinh tấm phản xạ.
2. Cảm biến quang hoặc tấm phản xạ bị lệch vị trí
Khi xuất xưởng, cảm biến quang và tấm phản xạ đã được căn chỉnh sao cho trục phát và thu ánh sáng nằm trên cùng một đường thẳng.
Trong quá trình vận hành, va đập hoặc rung động có thể khiến:
- Cảm biến bị lệch lên trên hoặc xuống dưới.
- Tấm phản xạ bị nghiêng.
- Trục quang học bị lệch.
Khi đó cảm biến không nhận được ánh sáng phản xạ và không thể phát hiện sản phẩm, dẫn đến báo lỗi.
Hình 15: Cảm biến quang bị lệch lên trên.
Hình 16: Tấm phản xạ bị lệch xuống dưới.
Cách khắc phục
Điều chỉnh lại vị trí cảm biến quang và tấm phản xạ sao cho trục quang học thẳng hàng.
Kiểm tra theo nguyên tắc:
Khi không có sản phẩm đi qua:
- Đèn xanh sáng.
- Đèn đỏ sáng.
Khi sản phẩm che tia sáng:
- Đèn đỏ tắt.
- Chỉ còn đèn xanh sáng.
3. Vô tình nhấn nút cài đặt trên cảm biến quang
Trong quá trình vệ sinh, người vận hành có thể vô tình nhấn vào nút cài đặt trên cảm biến.
Điều này có thể làm thay đổi các thông số ban đầu và gây ra lỗi cảm biến quang.
Hình 17: Cảm biến quang.
Hình 18: Cảm biến quang ở trạng thái cài đặt bình thường.
Cách khắc phục
Thực hiện cài đặt lại cảm biến theo hướng dẫn trong mục “Điều chỉnh cảm biến quang (Adjusting Photocell)” của tài liệu hướng dẫn vận hành máy kiểm tra trọng lượng.
4. Dây băng tải bị sờn gây lỗi phát hiện sản phẩm
Sau thời gian dài sử dụng, băng tải tại các vị trí:
- Băng tải cấp liệu.
- Băng tải cân.
- Bộ phận loại bỏ sản phẩm.
có thể bị:
- Sờn mép.
- Bong tróc.
- Biến dạng.
Khi phần băng tải bị sờn chạm vào khu vực băng tải cân, loadcell có thể nhận diện nhầm là tải trọng.
Lúc này hệ thống có thể phát sinh lỗi phát hiện sản phẩm.
Lỗi này được thiết kế nhằm ngăn sản phẩm đi qua mà không được kiểm tra đầy đủ.
Lưu ý: Khi phần băng tải bị sờn được nhận diện như một sản phẩm nhưng không có tải trọng thực tế, màn hình vẫn sẽ hiển thị cảnh báo lỗi.
Hình 19: Băng tải bị sờn chạm vào khu vực cân.
Hình 20: Màn hình báo lỗi phát hiện sản phẩm trên máy kiểm tra trọng lượng Anritsu.
Cách khắc phục
Định kỳ tháo băng tải để kiểm tra:
- Mép băng tải có bị sờn hay không.
- Có hiện tượng bong tróc hay không.
- Có bị cong vênh hay không.
Nếu phát hiện băng tải bị hư hỏng:
- Thay băng tải mới.
- Hoặc cắt bỏ phần bị sờn.
Điều này giúp tránh việc phần băng tải hư hỏng che cảm biến hoặc gây lỗi phát hiện sản phẩm.
[4] Kết luận
Bài viết đã giới thiệu các nguyên nhân phổ biến gây lỗi cảm biến quang và các biện pháp khắc phục thông qua những ví dụ thực tế.
Hy vọng tài liệu này sẽ giúp người sử dụng nhanh chóng xử lý khi xảy ra lỗi hoặc sự cố trong quá trình vận hành.
Hãy thường xuyên kiểm tra lại các quy trình vệ sinh, kiểm tra và bảo dưỡng được quy định trong tài liệu hướng dẫn sử dụng để khai thác máy kiểm tra trọng lượng một cách hiệu quả và ổn định nhất.
